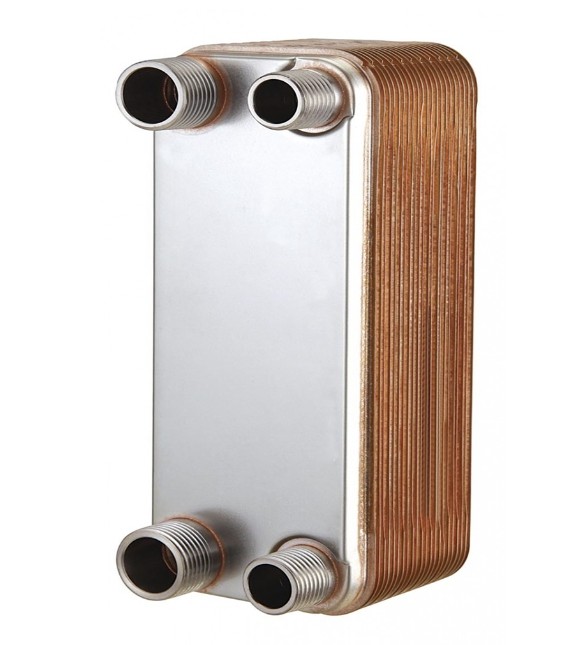

Bakır çelik lehimli plaka ısı değiştiricisi suya ısı değiştiricisi
Su-su ısı değiştiricisi:
Bir su-su ısı değiştiricisi, birincil taraf ve ikincil taraf olarak bilinen iki ayrı su devresinden oluşur. Birincil taraf sıcak suyu taşır,ikincil taraf soğuk suyu taşırkenSıcak su değiştiricisi, sıcak sudan soğuk suya karışmadan ısı aktarımını kolaylaştırır.
Isı değiştiricisi, tipik olarak verimli ısı aktarımı için büyük bir yüzey alanı sağlayan bir dizi borudan veya plattan oluşur. Sıcak su, birincil taraftaki borulardan veya plakalardan geçer.,Soğuk su ikincil tarafta akıyorken, iki su akışı birbirine yakın geçerek, iletkenlik yoluyla ısı aktarımına izin veriyor.
Uygulama:
Genel olarak kullanılan ısı değiştiricisi, petrol, kimyasal endüstri, hafif endüstri, eczane, enerji vb. üretim sırasında kriyojenik sıvıyı ısıtır veya yüksek sıcaklıklı sıvıyı soğutur.Buzlaşma yoluyla sıvıyı buhaya aktarır.Isı Değiştiricisi, ısıtıcı, soğutucu, kondansör gibi temel bir bileşendir ve aynı zamanda teknoloji ekipmanlarının bir parçasıdır.
Gelişim:
Sıcaklık Değiştiricisi, farklı sıcaklıklarda iki veya daha fazla sıvı türünde malzemeler arasında ısı aktarımını gerçekleştiren enerji tasarruflu ekipmanlardır.Sıcaklığı daha yüksek sıcaklıktan sıvının daha düşük sıcaklığına aktarır.Bu arada, enerji kullanım oranını arttırmak için kullanılan ekipmanların da ihtiyaçlarını karşılamak için sıvı sıcaklığını belirtilen endise uymaya çalışıyoruz.Isıtma ve havalandırmada yaygın olarak kullanılır, basınçlı kaplar, su arıtma ekipmanları, kimyasal, petrol, metalürji, elektrik enerjisi, gemi, ısıtma, gıda, soğutma klima, eczane, vb....
Ürün Özellikleri:
Kompakt Boyut: Lehimli plaka ısı değiştiricilerinin kompakt ve hafif bir tasarıma sahip olması, alanın verimli kullanılmasını sağlar.
Yüksek ısı aktarım verimliliği: Lehimlenmiş levhalar, yüksek termal verimlilik ve iyileştirilmiş performansla sonuçlanan büyük bir ısı aktarımı yüzey alanı sağlar.
Mükemmel Termal Performans: Lehimleme işlemi, plakalar arasında güçlü bir bağ sağlayarak minimum termal direnci ve verimli ısı aktarımını sağlar.
Geniş Çalışma Alanı: Lehimlenmiş plaka ısı değiştiricileri, çeşitli uygulamalar için çok yönlü hale getiren geniş bir sıcaklık ve basınç aralığına dayanabilir.
Hızlı ve Duyarlı: Kompakt tasarımı ve verimli plaka düzenlemesi nedeniyle, lehimli plaka ısı değiştiricileri hızlı ısı değişimi ve değişen koşullara hızlı tepki sunar.
Dayanıklı ve Güvenilir: Lehimlenmiş yapı, korozyona ve mekanik strese karşı mükemmel direnç sağlar, uzun süre dayanıklılık ve güvenilir çalışmayı sağlar.
Kolay Bakım: Lütfeden plaka ısı değiştiricilerinin kompakt tasarımı ve erişilebilirliği onları temizlemek ve bakım yapmak kolaylaştırır.
Maliyet Çözümlü: Lehimlenmiş plaka ısı değiştiricileri, yüksek verimlilikleri, kompakt boyutları ve uzun kullanım ömrü ile ısı transferi uygulamaları için maliyetli bir çözüm sunar.
Özetle, lehimlenmiş plaka ısı değiştiricileri kompakt boyutları, yüksek ısı aktarım verimliliği, mükemmel termal performansı, geniş çalışma aralığı, dayanıklılığı ve maliyet etkinliği ile bilinir.

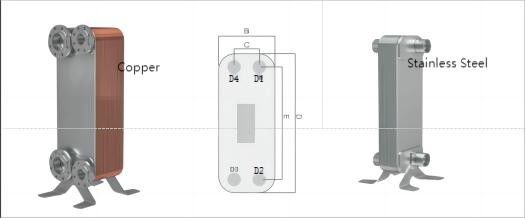

| TYPE |
B(mm |
C(mm |
D ((mm) |
E(mm) |
Kalınlığı
(mm)
|
Ağırlık ((Kg) |
Maksimum akış (m3/saat) |
Tasarım basıncı (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0.08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2.32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1.98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2.35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0.61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2.85N |
13+0.957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2.75N |
30+1.8N |
300 |
3/4.5 |
