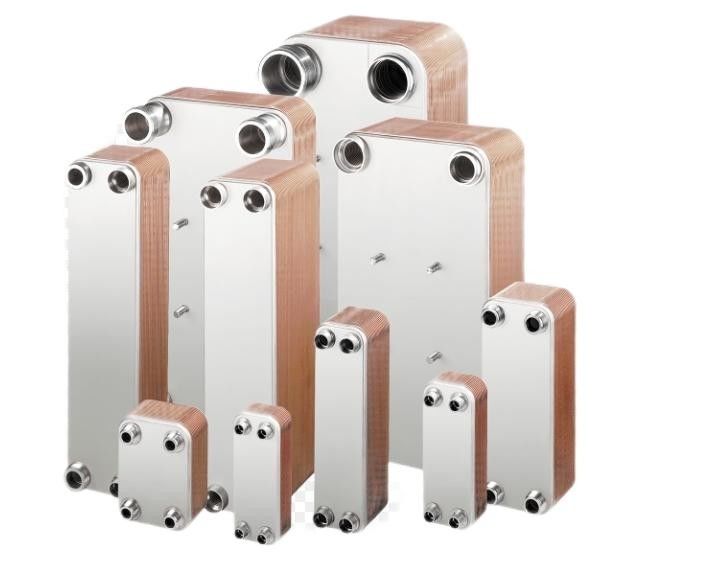

Soğutma sistemlerinde, soğutucu ile soğutma ortamı arasındaki ısı aktarımı için bakır kaynaklı plaka ısı değiştiricisi
Isı DeğiştiricisiGenel olarak kullanılan kriyojenik sıvı ısıtma veya yüksek sıcaklıklı soğutma sıvısı üretim sırasında petrol, kimyasal endüstri, hafif endüstri, eczane, enerji vb.Buzlaşma yoluyla sıvıyı buhaya aktarır.Isı Değiştiricisi, ısıtıcı, soğutucu, kondansör gibi temel bir bileşendir ve aynı zamanda teknoloji ekipmanlarının bir parçasıdır.
Gelişim:
Sıcaklık Değiştiricisi, farklı sıcaklıklarda iki veya daha fazla sıvı türünde malzemeler arasında ısı aktarımını gerçekleştiren enerji tasarruflu ekipmanlardır.Sıcaklığı daha yüksek sıcaklıktan sıvının daha düşük sıcaklığına aktarır.Bu arada, enerji kullanım oranını arttırmak için kullanılan ekipmanların da ihtiyaçlarını karşılamak için sıvı sıcaklığını belirtilen endise uymaya çalışıyoruz.Isıtma ve havalandırmada yaygın olarak kullanılır, basınçlı kaplar, su arıtma ekipmanları, kimyasal, petrol, metalürji, elektrik enerjisi, gemi, ısıtma, gıda, soğutma klima, eczane, vb....
Özellikleri:
Dalgalanmış levha tasarımı:BPHE, turbulans yaratan ve ısı transferi verimliliğini artıran dalgalanmış plakalardan oluşur. Dalgalanmalar ayrıca plakalara yapısal sertlik sağlar ve dayanıklılığı sağlar.
Kompakt Boyut:BPHE'ler, yığılmış plaka konfigürasyonu nedeniyle kompakt ve alan tasarruflu bir tasarıma sahiptir. Bu, alanın verimli bir şekilde kullanılmasını sağlar ve sınırlı ayak izi gereksinimleri olan kurulumlar için idealdir.
Bakır İnşaat:BPHE'ler esas olarak mükemmel termal iletkenlik sağlayan bakırdan yapılır.
Brazing Teknolojisi:Bakırlı bir BPHE'deki plakalar bakır bazlı kaynak malzemesi kullanarak bir araya getirilir.
Yüksek termal performans:Dalgalanmış levha tasarımı ve bakırın mükemmel ısı iletkenliği kombinasyonu yüksek ısı transferi oranlarına ve verimli ısı performansına yol açar.
Çok yönlü sıvı uyumluluğu:Bakırlı BPHE'ler, su, soğutucu maddeler, yağlar ve çeşitli endüstriyel sıvılar dahil olmak üzere çok çeşitli sıvıları taşıyabilir.
Korozyona dayanıklılık:Bakır iyi korozyon direnci gösterir, bu da bakır BPHE'leri agresif veya koroziv sıvılar içeren uygulamalar için uygundur.Bu, ısı değiştiricisinin ömrünü uzatır ve performans bozulma riskini azaltır.
Yüksek basınç ve sıcaklık kapasitesi:Bakır lehimli plaka ısı değiştiricileri yüksek basınç ve yüksek sıcaklık koşullarında çalışabilir, bu da onları zorlu endüstriyel uygulamalar için uygun kılar.
Kolay Bakım:BPHE'lerin bakımı nispeten kolaydır. Yumuşak plaka yüzeyleri temizlenmesi kolaydır ve dikişlerin olmaması dikişlerin değiştirilmesine gerek kalmasını ortadan kaldırır ve bakım gereksinimlerini azaltır.
Modüler tasarım:BPHEs, değişen ısı aktarım gereksinimlerine göre plaka ekleyerek veya çıkararak kolayca genişletilebilir veya değiştirilebilir.
Düşük Kirlenme Potansiyeli:Dalgalanmış levhaların yarattığı çalkantılı akış kirlenmeyi en aza indirerek temizlik ve bakım sıklığını ve yoğunluğunu azaltmaya yardımcı olur.
Maliyet etkinliği:Bakır kaynaklı plaka ısı değiştiricileri, kompakt tasarımları, yüksek termal verimliliği ve uzun süre dayanıklılığı sayesinde uygun maliyetli çözümler sunar.Enerji tüketimini ve kurulum maliyetlerini azaltmaya yardımcı olurlar.
Bakır lazerli plaka ısı değiştiricileri (BPHEs)Soğutma sistemlerinde soğutma maddesi ve soğutma ortamı arasında verimli ısı aktarımı için yaygın olarak kullanılırlar.
Kondansörler:Soğutma sistemlerinde, yoğunlaştırıcı, yüksek basınçlı, yüksek sıcaklıklı soğutucudan ısı salmada hayati bir rol oynar.Bakırlı BPHE'ler genellikle soğutucudan çevresel havaya veya suya ısı aktarmak için yoğunlaştırıcı olarak kullanılırGaz halindeki soğutucu, BPHE içinde sıvı fazına yoğunlaşırken ısı salıyor.
Buharlaştırıcılar:Buharlaştırıcılar soğutma alanından veya üründen ısı emiyor ve soğutmayı kolaylaştırmak için soğutma maddesini buharlaştırmaktan sorumludur.Bakırlı BPHE'ler yüksek ısı iletkenliği ve verimli ısı transferi yetenekleri nedeniyle buharlaştırıcı olarak yaygın olarak kullanılırBuharlaştırıcı çevreden ısı emiyor, bu nedenle soğutucu buharlaşıyor ve istenen alanı soğutuyor.
Isı pompaları:Isı pompaları hem ısıtma hem de soğutma yetenekleri sağlayabilen soğutma sistemleridir.Bakırlı BPHE'ler, soğutucu maddenin çevre ortamı ile ısı aktarımı için ısı pompası sistemlerinde kullanılır.. Isıtma modunda, ısı pompası dış hava, yer veya su kaynağından ısı emer ve BPHE kullanarak istenen iç alana aktarır. Soğutma modunda süreç tersine çevrilir.Ve ısı pompası dışarıdaki çevreye ısı salıyor..
Soğutucuya Soğutucu ısı değiştiricileri:Bazı soğutma uygulamalarında, farklı sıcaklık aralıkları veya özellikleri olan birden fazla soğutma maddesi kullanılabilir.Bakır BPHE'ler, farklı soğutucu devreleri arasında ısı aktarmak için soğutucuya soğutucu ısı değiştiricileri olarak kullanılabilir.Bu, ısı geri kazanımı veya sistem performansını optimize etmek için yararlı olabilir.
Ürün Listesi ve Veriler:
| TYPE |
B(mm |
C(mm |
D ((mm) |
E(mm) |
Kalınlığı
(mm)
|
Ağırlık ((Kg) |
Maksimum akış (m3/saat) |
Tasarım basıncı (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0.08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2.32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1.98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2.35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0.61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2.85N |
13+0.957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2.75N |
30+1.8N |
300 |
3/4.5 |
