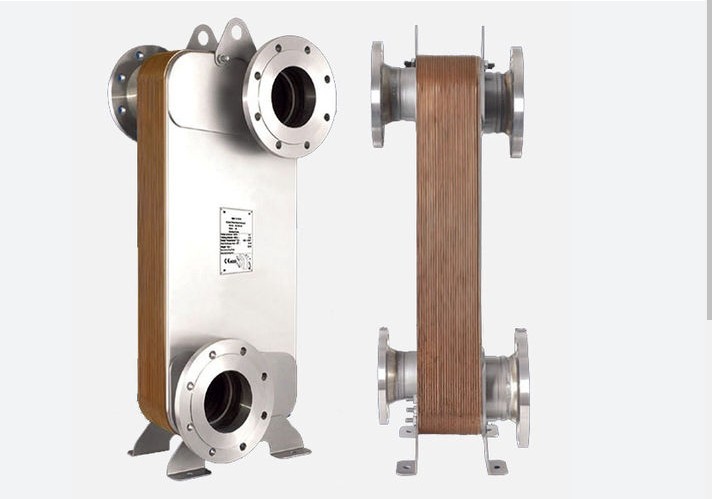

Şehir ısıtma ve soğutma sistemlerinde kullanılan bakır kaynaklı plaka ısı değiştiricisi
Bölge ısıtıcı ve soğutma: Merkezi tesis ile dağıtım ağı arasındaki verimli ısı değişimi için brütleme plaka ısı değiştiricileri, bölge ısıtıcı ve soğutma sistemlerinde kullanılır.

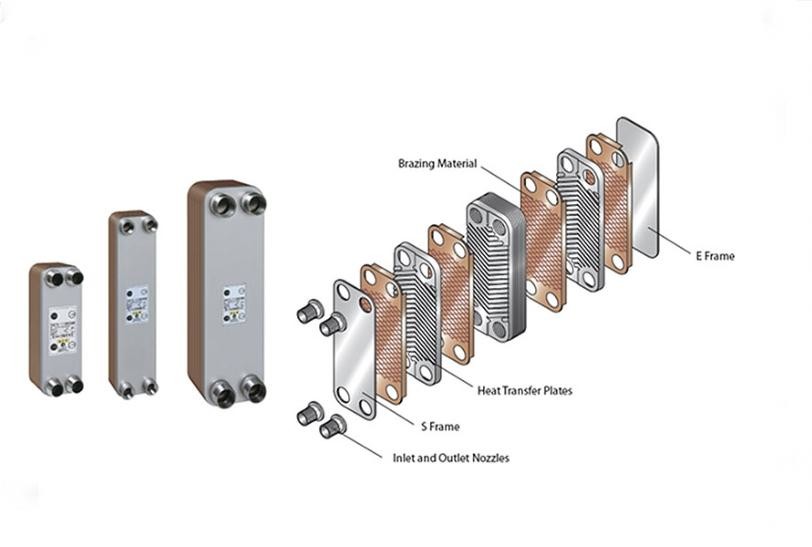

Bakır plaka ısı değiştiricisiTemel ısı aktarım yüzeyi olarak bakır plakaları kullanan bir tabakalı ısı değiştiricisi türünü ifade eder. Bakır, mükemmel ısı iletkenliği ile bilinen yüksek iletkenlik malzemesidir.korozyon direnciBakır plaka ısı değiştiricileri, verimli ısı aktarımı ve korozyona direnç gerektiren çeşitli endüstrilerde ve uygulamalarda yaygın olarak kullanılır.
Günümüzde bakır plaka ısı değiştiricileri, kanıtlanmış performansları, güvenilirliği ve çok yönlülüğü nedeniyle yaygın olarak kullanılmaya devam etmektedir.verimli ısı aktarımına katkıda bulunur, enerji tasarrufu ve süreç optimizasyonu.
Avantajları:
Yüksek Isı İleticiliği: Bakır, sıvı akıntıları arasında verimli ısı aktarımını sağlayan mükemmel ısı iletkenliği ile bilinir.Bu, daha iyi ısı değişimi performansına ve daha iyi enerji verimliliğine yol açar.
Korozyona Direnci: Bakır korozyona karşı iyi bir direnci gösterir, bu da yüksek asit veya alkalinite içeren çeşitli sıvıları kullanmaya uygun hale getirir.Bu korozyon direnci, bakır plaka ısı değiştiricilerinin uzun ömürlü ve güvenilir olmasına katkıda bulunur.
Mükemmel Isı Aktarma Verimliliği: Büyük yüzey alanları ve optimize edilmiş plaka desenleri ile bakır plaka ısı değiştiricilerinin tasarımı, verimli ısı akışını sağlar.
Bu, yüksek ısı transferi katsayısı ve genel ısı değişimi verimliliğinin iyileştirilmesine yol açar.
Kompakt Boyut ve Uzay Tasarrufu: Bakır plaka ısı değiştiricileri kompakt bir tasarım içinde yüksek ısı transferi oranlarına ulaşabilir.Plakaların büyük yüzey alanı, kurulum için gerekli alanı en aza indirerek etkili bir ısı aktarımı sağlar.
Çok yönlülük: Bakır plaka ısı değiştiricileri, ısıtma, soğutma, buharlaşma, yoğunlaşma ve ısı geri kazanımı da dahil olmak üzere çok çeşitli uygulamalar için kullanılabilir.HVAC gibi çeşitli endüstrilerde uygulamalar bulurlar., soğutma, kimyasal işleme ve enerji üretimi.
Temizlik kolaylığı: Bakır levhaların temizlenmesi ve bakımı nispeten kolaydır.Zaman içinde en iyi ısı aktarımı performansını sağlamakBu bakım kolaylığı, ısı değiştiricinin uzun ömürlülüğüne katkıda bulunur.
| TYPE |
B(mm |
C(mm |
D ((mm) |
E(mm) |
Kalınlığı
(mm)
|
Ağırlık ((Kg) |
Maksimum akış (m3/saat) |
Tasarım basıncı (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0.08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2.32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1.98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2.35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0.61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2.85N |
13+0.957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2.75N |
30+1.8N |
300 |
3/4.5 |
