Detay Bilgi

Malzeme:	Bakır	Maksimum Tasarım Basıncı:	4.5 mpa
Bağlantı modu:	Erkek dişli, Dişi dişli, Flanş, SAE Flanş, Lehimleme	Garanti süresi:	Bir yıl
Yapı:	Plaka ısı değiştiricisi	HS kodu:	8419500090
Uygulama:	HVAC endüstrisi/kimyasal/atık ısı geri kazanımı
Vurgulamak:	Otomobil bakır kaynaklı ısı değiştiricisi , Otomotiv bakır plaka ısı değiştiricisi

Ürün Açıklaması

Yüksek Termal İletilebilirlik Bakır Lehimli Plaka Isı Değiştiricisi Otomotiv ve Ulaştırma Uygulamalarında Kullanımı

Otomotiv ve Ulaşım: Lehimli plaka ısı değiştiricileri, motor soğutma, yağ soğutma ve klima sistemleri de dahil olmak üzere otomotiv ve ulaşım uygulamalarında kullanılır.

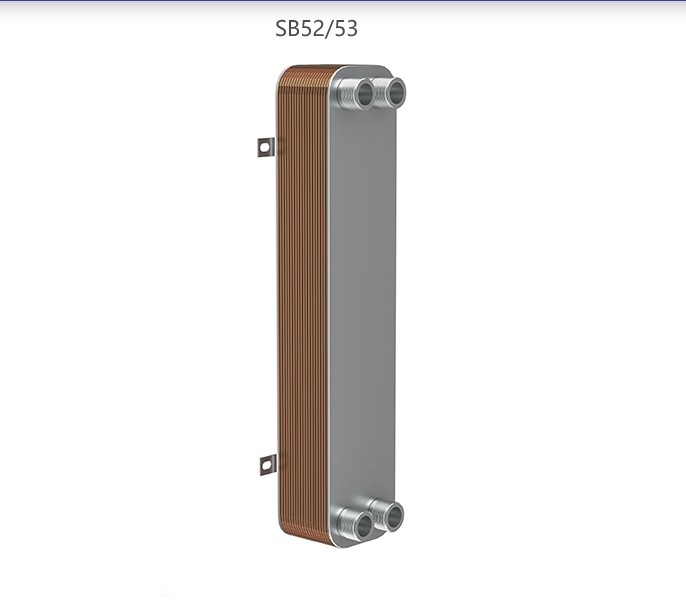

Yüksek Termal İletilebilirlik Bakır Plaka Isı Değiştiricisi Otomotivde Kullanımı 0

Bakır plaka ısı değiştiricisi, bakır plakaları birincil ısı aktarım yüzeyi olarak kullanan bir ısı değiştiricisidir.Tipik olarak alternatif katmanlarda düzenlenmişBakır plakalar birbirine mühürlenmiş ve sıvı kanallardan akarak sıvılar arasında verimli bir ısı aktarımına izin verir.

Bakır plakaları: Plakalar mükemmel ısı iletkenliği nedeniyle bakırdan yapılır.

Gaskets: Gaskets, düzgün bir mühürlenmeyi sağlamak ve sıvı sızmasını önlemek için bakır levhaların arasına yerleştirilir.Dişliler genellikle, çalışma koşullarına dayanabilen ve güvenilir bir mühür sağlayan kauçuk veya elastomer gibi malzemelerden yapılır.

Çerçeve veya Basınç Tablası: Plaklar ve dikişler, plakalar arasında sıkı bir mühürlemeyi sürdürmek için basınç uygulayan bir çerçeve veya basınç plakası ile bir arada tutulur.

Giriş ve çıkış portları: Isı değiştiricide ısıtılan veya soğutulan sıvıların giriş ve çıkışı için giriş ve çıkış portları vardır.Bu kapılar plakalar arasındaki kanallardan sıvı akışını sağlar..

Kanal yapılandırması: Bakır plakalar arasındaki kanallar sıvılar için akış yollarını oluşturur.Kanal konfigürasyonu, ısı değiştiricinin özel tasarımına ve amaçlanan kullanımına bağlı olarak değişebilir.Yaygın yapılandırmalar paralel akış, karşı akış ve çapraz akış içerir.

Bakır plaka ısı değiştiricileri yüksek termal iletkenlik, korozyon direnci, kompaktlık ve çok yönlülük gibi avantajlara sahiptir.HVAC sistemleri dahil, soğutma, kimyasal işleme, enerji üretimi ve gıda işleme, sıvılar arasındaki verimli ısı değişimini kolaylaştırmak için.

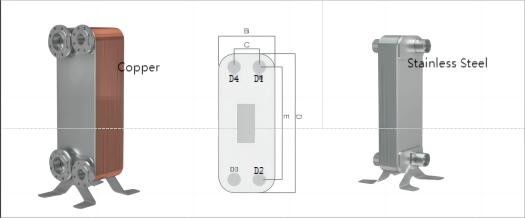

TYPE	B(mm	C(mm	D ((mm)	E(mm)	Kalınlığı (mm)	Ağırlık ((Kg)	Maksimum akış (m3/saat)	Tasarım basıncı (Mpa)
SB14	77	42	206	172	9+2.3N	0.7+0.06N	8	1/3/4.5
SB16	78	42	208	172	9+2.24N	0.6+0.049N	8	1/3/4.5
SB18	95	50	210	165	7+3.1N	0.7+0.06N	8	1
SB20B	78	42	318	282	9+2.3N	1+0.08N	8	3/4.5
SB20C	77	42	313	278	10+1.28N	0.9+0.07N	8	3/4.5
SB26	111	50	310	250	10+2.32N	1.3+0.12N	18	3/4.5
SB26F	107	50	307	250	10+1.98N	1.3+0.1N	18	3/4.5
SB28B	120	72	290	243	10+2.36N	1.5+0.133N	18	3/4.5
SB28C	120	63	290	234	10+2.36N	1.5+0.133N	18	3/4.5
SB30	126	70	307	250	10+2.35N	2.2+0.16N	18	3/4.5
SB52A	111	50	526	466	9+2.32N	2.6+0.21N	18	3/4.5
SB52B	111	50	526	466	9+2.32N	2.6+0.19N	18	3/4.5
SB53	106	50	522	466	9+2.1N	2.6+0.27N	18	3/4.5
SB62A	120	63	528	470	10+2.35N	2.379+0.194N	18	3/4.5
SB62B	120	63	528	470	10+2.35N	2.379+0.194N	18	3/4.5
SB65	125	65	540	480	11+2.28N	2.5+0.228N	18	3/4.5
SB95A	189	92	616	519	11+2.7N	7.8+0.44N	42	3/4.5
SB95B	189	92	616	519	11+2.7N	7.8+0.44N	42	3/4.5
SB120A	246	174	528	456	10+2.34N	7.2+0.52N	42	3/4.5
SB120B	246	174	528	456	10+2.34N	7.2+0.52N	42	3/4.5
SB190	303	179	695	567	13+2.3N	12+0.61N	100	1.6/2.1/3
SB200A	320	188	742	603	14+2.7N	13+0.67N	100	1.5/2.1/3
SB200B	320	188	742	603	14+2.7N	13+0.67N	100	1.5/2.1/3
SB200E	320	207	742	624	14+2.7N	13+0.67N	100	1.5/2.1/3
SB202	319	188	741	603	16+2.85N	13+0.957N	100	2.1/3
SB300	370	118 ((95.5)	995	861 ((816)	17+2.675N	20+1.26N	200	1.6/2.1/3
SB500	304	179	982	854	17+2.29N	26.6+0.93N	200	2.1/3
SB01	390	204	1320	1132	22+2.75N	30+1.8N	300	3/4.5

Atölye:

Yüksek Termal İletilebilirlik Bakır Plaka Isı Değiştiricisi Otomotivde Kullanımı 1

Paket:

Yüksek Termal İletilebilirlik Bakır Plaka Isı Değiştiricisi Otomotivde Kullanımı 2

Yüksek Termal İletilebilirlik Bakır Plaka Isı Değiştiricisi Otomotivde Kullanımı 3

Yüksek Termal İletilebilirlik Bakır Plaka Isı Değiştiricisi Otomotivde Kullanımı 4

Etiket:

Menşe yeri:	ÇIN
Marka adı:	Tenkai
Sertifika:	ISO9001-2015/SGS
Model numarası:	SB52B

Min sipariş miktarı:	4 Paket
Fiyat:	Negotiate
Ambalaj bilgileri:	Ahşap Kutu Paketi
Teslim süresi:	12 gün içinde
Ödeme koşulları:	L/C, T/T, D/P, Western Union
Yetenek temini:	460 adet/gün
