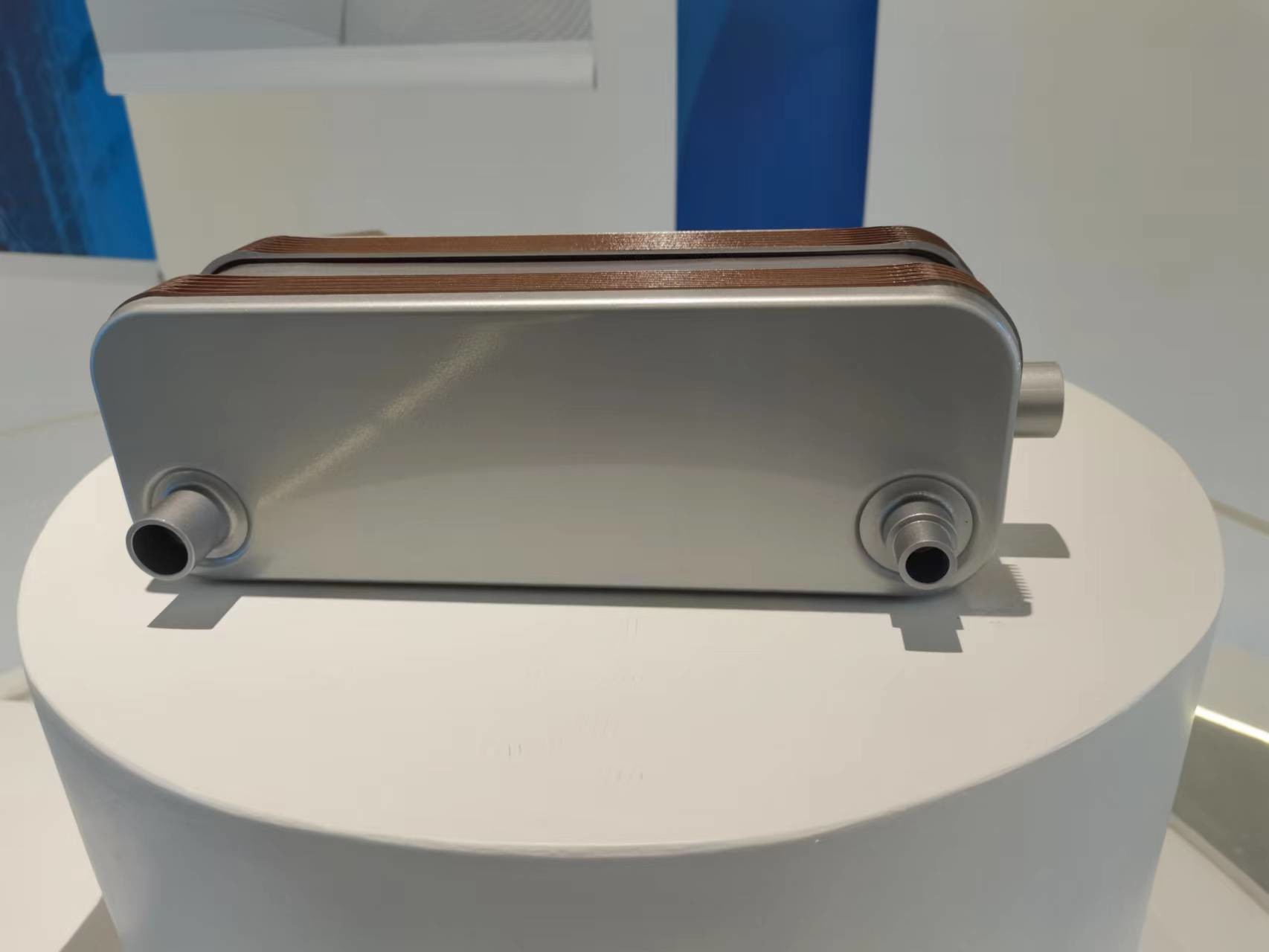

Soğutucu hava kurutma makinesi için üç-birinde lehimli plaka ısı değiştiricisi
| Türü |
B ((mm) |
C(mm) |
D ((mm) |
E(mm) |
Kalınlığı ((mm) |
Ağırlık ((Kg) |
Maksimum akış (m3/saat) |
Tasarım Basıncı ((Mpa) |
|
AL14
|
77
|
42
|
206
|
172
|
44+2.3N+6 |
1.06+1.4+0.06N |
8
|
Gaz tarafı/flor tarafı
|
1.6/3.0
|
| 50+2.3N+6 |
1.19+1,4+0.06N |
| 80+2,3N+6 |
1.85+1,4+0,06N |
|
AL26
|
111
|
50
|
310
|
250
|
50+2.32N+8 |
1.93+2.6+0.12N |
18
|
Gaz tarafı/florin
yan taraf
|
1.6/3.0
|
| 75+2,32N+8 |
2.77+2.6+0.12N |
| 100+2.32N+8 |
3.64+2.6+0.12N |
|
AL95
|
189
|
92
|
616
|
519
|
85+2.7N+12 |
6.4+15.6+0.44N |
42
|
Gaz tarafı/flor tarafı
|
16/30
|
| 06+2.7N+12 |
7.8+15.6+0.44N |
| 212+2.7N+12 |
17.9+15.6+0.44N |
| 276+2.7N+12 |
22.2+15.6+0.44N |
Ürün Tanıtımı:
Üç-Bir-Bünyesli Plakalı Isı Değiştiricisi, ona hava kurutma plaka ısısı değişicisi diyebiliriz, soğutma kurutma makinesinin kısaltılmış adı evaporatör, gaz-su ayırıcı ve önceden soğutucu içerir.
Ön soğutucu:
Soğuk hava ve yüksek sıcaklıkta hava için ısı değiştiricisi, kompresör için enerji dağılımı tasarruf. çıkışta kondansiyonsuz ve doğrudan kullanıma.
Buharlaştırıcı:
Su, basınçlı havadan donmuş.
Gaz-su Ayırıcı:
Gazı ve suyu ayırın, kuru hava.
Ürün Özelliği:
Üçte bir, yüksek ısı aktarım verimliliği, küçük hacim, alan tasarrufu, suyu tamamen çıkarmak, tıkanma sorunlarını ortadan kaldırmak.
Soğutucu hava kurutma makinesi basınçlı hava sistemlerinden nem ve kondensat çıkarmak için kullanılan bir basınçlı hava kurutma makinesi türüdür.Genellikle çeşitli işlemler ve ekipmanlar için kuru ve temiz basınçlı hava gerektirdiği endüstriyel ve ticari uygulamalarda kullanılır.
Soğutucu hava kurutma makinesinin temel özellikleri ve çalışma ilkeleri:
Nemden Arındırma: Soğutucu hava kurutma makinelerinin temel işlevi, basınçlı havadaki nemin giderilmesidir. Basınçlı havadaki su buharı yoğunlaşır ve korozyon gibi sorunlara neden olabilir.Pnömatik ekipman hasarı, ve bazı uygulamalarda ürün kalitesinin tehlikeye girmesi.
Soğutma Süreci: Soğutucu hava kurutma makinesi, basınçlı havanın soğutması için bir soğutma sistemi kullanır. Basınçlı hava kurutma makinesine girer ve bir ısı değiştiricisinden geçer.Bir soğutucu kullanarak soğutulurken, tipik olarak R134a veya R410a gibi bir soğutucu gaz.
Kondensasyon: Basınçlı hava soğutulduğunda, havada bulunan su buharı sıvı suya yoğunlaşır.Sonra yoğunlaşmış su damlaları bir nem ayırıcı veya bir demister kullanarak hava akışından ayrılır.
Çözemeler: Ayrılmış sıvı su, sistemden bir drenaj valfi veya bir kondensat tuzağı kullanarak boşaltılır.aşağıda bulunan ekipmanlara ulaşmasını engelleme.
Sıcaklık Geri Kazanımı: Bazı soğutmalı hava kurutma makineleri ısı geri kazanım sistemlerine sahiptir.Örneğin gelen basınçlı havanın ön ısıtılması veya diğer uygulamalar için sıcak su sağlanması gibi., genel enerji verimliliğini artırmak.
Çiy noktası kontrolü: Soğutucu hava kurutma makineleri, nemin yoğunlaşmaya başladığı sıcaklık olan belirli bir çiy noktasına ulaşmak için tasarlanmıştır.Çiy noktası genellikle basınçlı havanın amaçlanan uygulama için yeterince kuru kalmasını sağlayan bir seviyeye ayarlanır.
Hava Filtrasyonu: Birçok soğutmalı hava kurutma makinesi, basınçlı havadan yağ, partiküller ve diğer kirlilikler gibi kirletici maddeleri çıkarmak için yerleşik filtreler içerir.Bu temiz ve kuru basınçlı hava çıkışı sağlamak için yardımcı olur.
Kontrol Sistemi: Soğutucu hava kurutma makineleri, soğutma ve kurutma işlemlerini izleyen ve düzenleyen kontrol sistemleriyle donatılmıştır.ve en iyi performansı ve enerji verimliliğini korumak için kontrol algoritmaları.
