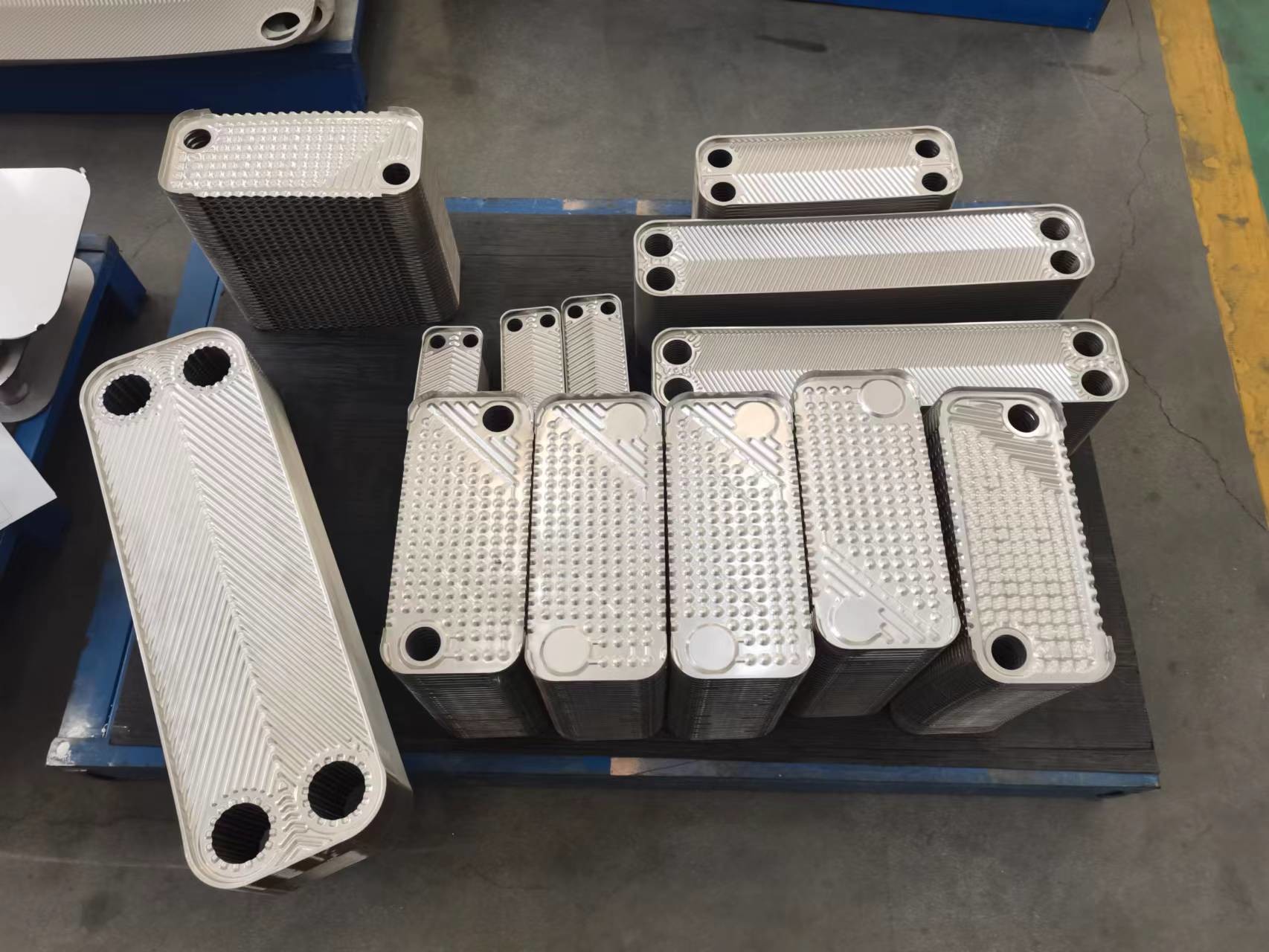

Lehimlenmiş Plaka Isı Değiştiricisi Isı Geri Kazanımı, Isı Pompaları ve Ev Isı Su Uygulamaları
Giriş:
Lehimlenmiş levha ısı değiştiricisi, metal levhaları bir araya getirmek için lehimleme teknolojisini kullanan bir çeşit ısı aktarım cihazıdır.paslanmaz çelik ve dalgalanmış bir desen olarak düzenlenmiştir.
Lehimlenmiş levha ısı değiştiricileri, birbirine yığılmış ve lehimleme işlemiyle kalıcı olarak bağlanmış birden fazla levha içerir.Erimiş ve dalgalanmış kanallara akıyor.Bu lehimleme tekniği mükemmel ısı iletkenliği ve yapısal bütünlüğü sağlar.
Plakaların dalgalanmış tasarımı, sıvı akışında türbülans yaratarak ısı aktarımını arttırır.Lehimlenmiş levha ısı değiştiricilerinin kompakt boyutu ve hafif yapısı, alan tasarrufu sağlayan tesisatları sağlar.
Diagonal Flow Brazing Isı Değiştiricisi, merkezi klima, endüstriyel soğutucu, büyük ölçekli ısı pompası sistemi vb. için özel olarak tasarlanmıştır.Maksimum ısı aktarım gücü 600KW'a ulaşabilir.Özellikle de yapıdaki R410A tipi soğutma sıvısı için optimize tasarımı.
3IN1 BRAZED PLATE HEAT EXCHANGER, ona hava kurutucu plaka ısı değiştiricisi diyebiliriz, kısa adı soğutma kurutucu.
İçeride buharlaştırıcı, gaz-su ayırıcı ve önceden soğutucu var.
Ön soğutucu:
Soğuk hava ve yüksek sıcaklıkta hava için ısı değiştiricisi, kompresör için enerji dağılımı tasarruf. çıkışta kondansiyon olmayan ve doğrudan kullanıma.
Buharlaştırıcı:
Su, basınçlı havadan donmuş.
Gaz-su ayırıcı:
Gazı ve suyu ayırın, kuru hava.
Üçte bir, yüksek ısı aktarım verimliliği, küçük hacim, alan tasarrufu, suyu tamamen çıkarmak, tıkanıklık sorunlarını ortadan kaldırmak.
| TYPE |
B(mm |
C(mm |
D ((mm) |
E(mm) |
Kalınlığı
(mm)
|
Ağırlık ((Kg) |
Maksimum akış (m3/saat) |
Tasarım basıncı (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0.08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2.32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1.98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2.35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0.61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2.85N |
13+0.957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2.75N |
30+1.8N |
300 |
3/4.5 |
