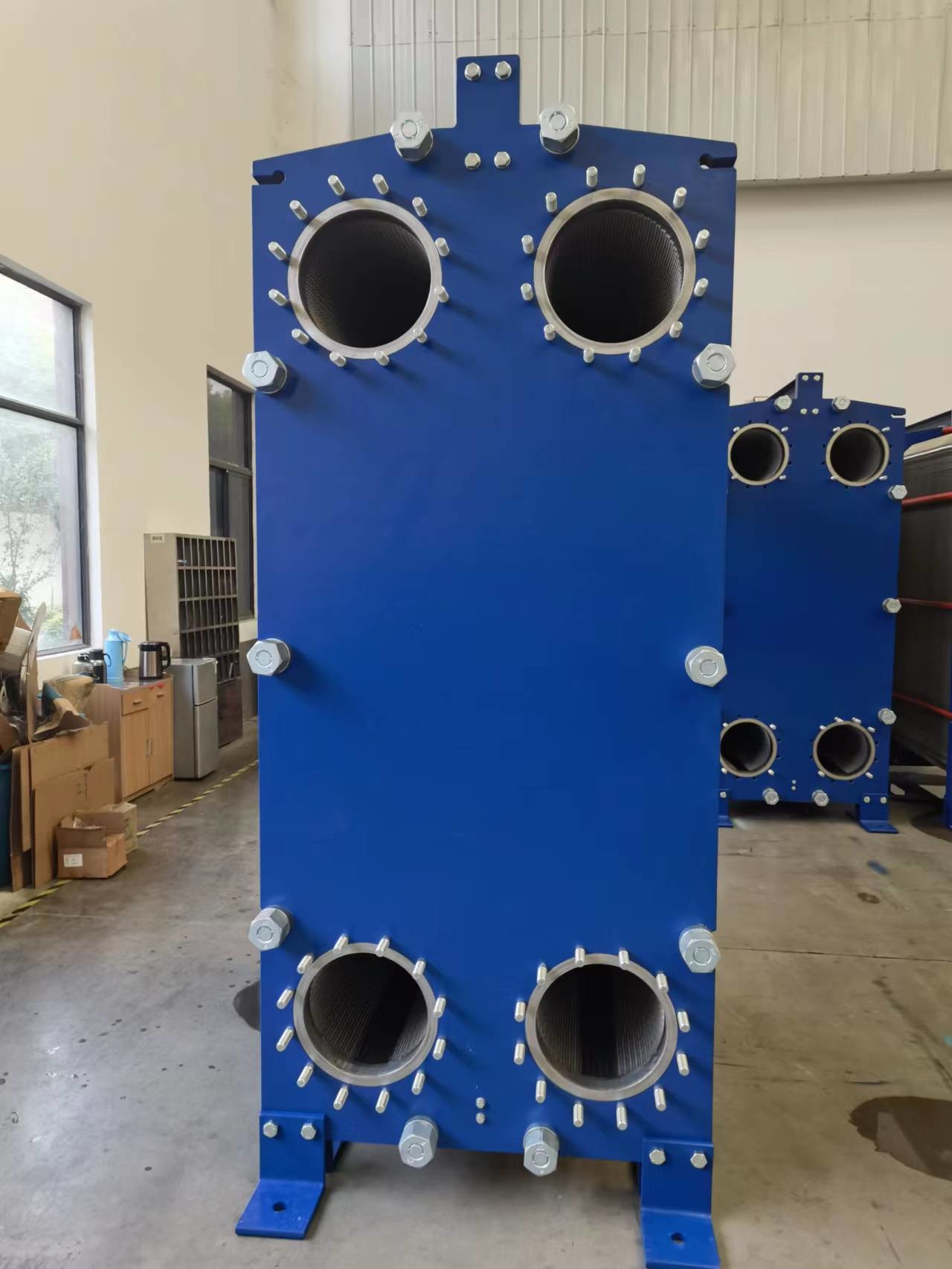

A19 Serisi Gaskett Plate Isı Değiştiricisi SM0254 Metallürji Endüstrisi için Malzeme
Paketlenmiş bir plaka ısı değişkeni (GPHE)bir çeşit ısı değiştiricidir. Aralarında dikişleri bulunan bir dizi metal plattan oluşur.GPHEs, kompakt boyutları nedeniyle çeşitli endüstrilerde ve uygulamalarda yaygın olarak kullanılır, yüksek ısı transferi verimliliği ve çok yönlülüğü.
Paketlenmiş bir plaka ısı değiştiricisinin temel özellikleri ve çalışma ilkeleri:
Plaka tasarımı: GPHEs, paslanmaz çelik veya titanyum gibi malzemelerden yapılmış çoklu plakalardan oluşur.ısı aktarımı verimliliğini artırmak.
Gaskets: GPHE'deki plakalar, Nitril (NBR) veya EPDM gibi elastomer malzemelerden yapılmış dikişlerle kapatılır.İki sıvının karıştırılmasını önlemek.
Sıvı akışı: Isı değişimi işleminde yer alan iki sıvı, plakalar arasında oluşan alternatif kanallardan akıyor.Karşı akım akış düzeni sıvılar arasındaki sıcaklık farkını en üst düzeye çıkarır, ısı aktarımını optimize eder.
Sıcaklık aktarımı: Sıcak ve soğuk sıvılar kendi kanallarından aktığı zaman, ısı plaka malzemesi üzerinden sıcak taraftan soğuk tarafa aktarılır.Dalgalanmış levha tasarımı ve türbülans akışı verimli ısı aktarımını sağlar, yüksek genel ısı transferi katsayısı ile sonuçlanır.
Kompakt Tasarım: GPHEs, diğer ısı değiştiricilerinden daha kompakt bir ayak izi sunar.
Esneklik ve Modülerlik: GPHEs, farklı ısı transferi gereksinimlerine kolayca özelleştirilmesini ve uyarlanmasını sağlayan modüler tasarımdadır.İhtiyaca göre ısı transferi alanını ve kapasitesini ayarlamak için ek plakalar eklenebilir veya çıkarılabilir.
Kolay Bakım: GPHE'ler kolay bakım için tasarlanmıştır. Bireysel plakalara erişilebilir ve gerekirse temizlenebilir veya değiştirilebilir, duraklama süresini en aza indirerek bakım maliyetlerini azaltabilir.
Çeşitlilik: GPHEs, HVAC sistemleri, endüstriyel süreçler, soğutma, gıda ve içecek işleme ve güç üretimi de dahil olmak üzere çok çeşitli uygulamalar için uygundur.Su dahil, yağ, kimyasallar ve soğutucu maddeler.
Paketlenmiş plaka ısı değiştiricileri verimli ısı aktarımı, kompakt boyut ve esneklik sunar, bu da onları birçok ısı değiştirme uygulaması için popüler bir seçim haline getirir.Temizlik kolaylığı, ve çok yönlülüğü çeşitli endüstrilerde yaygın kullanımlarına katkıda bulunur.
| TYPE |
A(mm) |
B ((mm) |
C(mm |
D ((mm) |
E(mm) |
Yükseklik (mm) (altın ortasından yere kadar) (mm) |
MAX.LC (mm) |
Bağlantı yolu (mm)
(mm)
|
Maksimum akış (m3/h) (m3/h) |
Tasarım basıncı (Mpa) |
Max Parçalar |
| A8 |
N ((2.3+X) |
200 |
70 |
750 |
656 |
51.5 |
500 |
28 |
18 |
10/1'lik.6 |
95 |
| AS7 |
N ((2.3+X) |
300 |
126 |
660 |
394 |
160 |
500 |
60 |
36 |
1.0/1.6 |
200 |
| A14 |
N ((2.3+X) |
300 |
126 |
960 |
694 |
160 |
1200 |
60 |
36 |
1.0/1.6 |
200 |
| A19 |
N ((2.3+X) |
382 |
192 |
995 |
701 |
165 |
1200 |
66 |
36 |
10/1'lik.6 |
250 |
