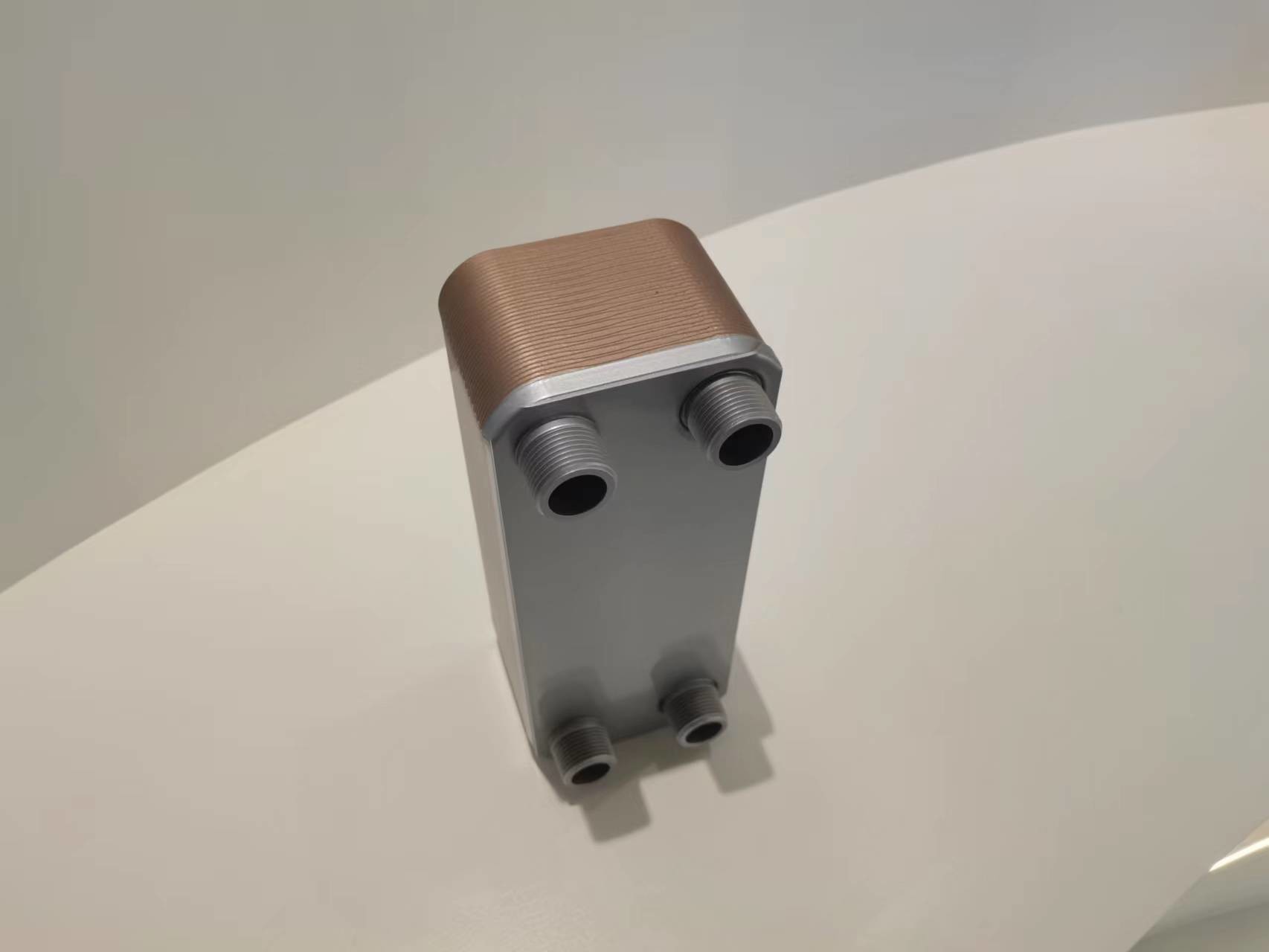

Farklı akış hızlarına sahip akışkanları ele almak UFP-BHE Eşsiz Akış Yolu Lehimli Plaka Isı Değiştiricisi
Ürün Tanıtımı:
Bireşit olmayan akış yolu ile lehimlenmiş ısı değiştiricisi (UFP-BHE)Çeşitli akış hızları veya akış özelliklerine sahip sıvıları işlemek için tasarlanmış bir tür lazerli plaka ısı değiştiricisidir.Özellikle sıcak ve soğuk sıvılar arasındaki eşit olmayan akış dağılımını karşılamak için tasarlanmıştır, dengesiz akış hızlarına rağmen verimli ısı aktarımını sağlar.
İşte eşit olmayan akış yolu ile kaynaklı ısı değiştiricilerinin bazı temel özellikleri ve özellikleri:
Akış yapılandırması: Tipik olarak simetrik bir akış yoluna sahip olan geleneksel lazerli plaka ısı değiştiricilerinin aksine, UFP-BHE'lerin asimetrik bir tasarımı vardır.Özellikle farklı akış hızları veya akış özelliklerine sahip sıvıları işlemek için tasarlanmışlardır..
Eşit olmayan kanal genişlikleri: UFP-BHE'nin bir tarafındaki kanallar diğer taraftaki kanallardan daha geniştir.Bu tasarım, sıcak ve soğuk sıvılar arasındaki farklı akış hızlarını veya akış dengesizliklerini karşılamayı sağlar..
Akış Dağıtımı: Daha geniş kanallar daha yüksek akış hızına sahip sıvıyı işlemek için tasarlanmıştır, daha dar kanallar ise daha düşük akış hızına sahip sıvıyı işlemek için tasarlanmıştır.Bu, ısı aktarım yüzeyinde akışı daha eşit dağıtmaya yardımcı olur, verimli ısı değişimini teşvik eder.
Türbülans üretimi: UFP-BHE'lerin plaka tasarımı, sıvı akışında türbülans yaratmak için dalgalanmalar veya çukurlar gibi özellikleri içerir.Turbulans, sıvılar arasındaki karıştırmayı ve teması arttırarak ısı aktarımını arttırır, akış hızı dengesizliklerini telafi eder.
Sıcaklık aktarım verimliliği: Eşit olmayan akış hızlarına rağmen, UFP-BHE'ler sıvılar arasında verimli ısı aktarımını sağlamak için tasarlanmıştır.Asimetrik akış yolu ve türbülans üretimi, ısı transferi yüzey alanının kullanımını en üst düzeye çıkarmaya ve genel ısı transferi performansını iyileştirmeye yardımcı olur.
Kompakt Tasarım: UFP-BHE'ler, diğer kaynaklı plaka ısı değiştiricilerine benzer şekilde kompakt ve alan tasarruflu bir tasarım sunar.nispeten küçük bir fiziksel ayak izi içinde büyük bir ısı transferi yüzey alanı sağlayan.
Lehimleme süreci: UFP-BHE'ler, levhaların bir lehimleme alaşımı kullanarak bir araya getirildiği bir lehimleme süreci kullanarak üretilir.Lehimleme işlemi, levhalar arasında güçlü ve sızıntısız bir bağ yaratır, değişen akış koşullarında bile güvenilir çalışmayı sağlar.
Çok yönlülük: UFP-BHE'ler, eşit olmayan akış hızları veya akış dengesizliği bulunan çeşitli endüstrilerde ve süreçlerde uygulanmaktadır.Uzak ısınma ve soğutma, termal enerji santralleri ve akış hızındaki değişikliklere rağmen verimli ısı aktarımı gerektiren endüstriyel süreçler.
| TYPE |
B ((mm) |
C(mm) |
D ((mm) |
E(mm) |
Kalınlık ((mm) |
Ağırlık ((Kg) |
Maksimum akış (m3/saat) |
Tasarımsal basınç ((Mpa) |
| UFP 10 |
77 |
42 |
155 |
119 |
9+1.25N |
0.28+0.027N |
4 |
3/4.5 |
| UFP 20A |
93 |
40 |
323 |
269 |
9+1.5N |
1+0.09N |
8 |
3/4.5 |
| UFP 42A |
121 |
68 |
332 |
279 |
10+1.53N |
2.05+0.11N |
18 |
3/4.5 |
| UFP 62FA |
120 |
63 |
527 |
470 |
10+1.98N |
2.379+0.18N |
18 |
3/4.5 |
| UFP 62FB |
120 |
63 |
527 |
470 |
10+1.98N |
2.379+0.18N |
18 |
3/4.5 |
| UFP 95FA |
182 |
92 |
609 |
519 |
12+2.05N |
15+0.36N |
42 |
3/4.5 |
| UFP 95FB |
182 |
92 |
609 |
519 |
12+2.05N |
15+0.36N |
42 |
3/4.5 |
