Brazed Plate Isı Değiştiricisi HVAC Endüstrisi Uygulamaları
Tanıtım:
Lehimlenmiş levha ısı değiştiricisi, metal levhaları bir araya getirmek için lehimleme teknolojisini kullanan bir çeşit ısı aktarım cihazıdır.paslanmaz çelik ve dalgalanmış bir desen olarak düzenlenmiştir.
Lehimlenmiş levha ısı değiştiricileri, birbirine yığılmış ve lehimleme işlemiyle kalıcı olarak bağlanmış birden fazla levha içerir.Erimiş ve dalgalanmış kanallara akıyor.Bu lehimleme tekniği mükemmel ısı iletkenliği ve yapısal bütünlüğü sağlar.
Plakaların dalgalanmış tasarımı, sıvı akışında türbülans yaratarak ısı aktarımını arttırır.Lehimlenmiş levha ısı değiştiricilerinin kompakt boyutu ve hafif yapısı, alan tasarrufu sağlayan tesisatları sağlar.
Ürün Özellikleri:
Kompakt Boyut: Lehimli plaka ısı değiştiricilerinin kompakt ve hafif bir tasarıma sahip olması, alanın verimli kullanılmasını sağlar.
Yüksek ısı aktarım verimliliği: Lehimlenmiş levhalar, yüksek termal verimlilik ve iyileştirilmiş performansla sonuçlanan büyük bir ısı aktarımı yüzey alanı sağlar.
Mükemmel Termal Performans: Lehimleme işlemi, plakalar arasında güçlü bir bağ sağlayarak minimum termal direnci ve verimli ısı aktarımını sağlar.
Geniş Çalışma Alanı: Lehimlenmiş plaka ısı değiştiricileri, çeşitli uygulamalar için çok yönlü hale getiren geniş bir sıcaklık ve basınç aralığına dayanabilir.
Hızlı ve Duyarlı: Kompakt tasarımı ve verimli plaka düzenlemesi nedeniyle, lehimli plaka ısı değiştiricileri hızlı ısı değişimi ve değişen koşullara hızlı tepki sunar.
Dayanıklı ve Güvenilir: Lehimlenmiş yapı, korozyona ve mekanik strese karşı mükemmel direnç sağlar, uzun süre dayanıklılık ve güvenilir çalışmayı sağlar.
Kolay Bakım: Lütfeden plaka ısı değiştiricilerinin kompakt tasarımı ve erişilebilirliği onları temizlemek ve bakım yapmak kolaylaştırır.
Maliyet Çözümlü: Lehimlenmiş plaka ısı değiştiricileri, yüksek verimlilikleri, kompakt boyutları ve uzun kullanım ömrü ile ısı transferi uygulamaları için maliyetli bir çözüm sunar.
Özetle, lehimlenmiş plaka ısı değiştiricileri kompakt boyutları, yüksek ısı aktarım verimliliği, mükemmel termal performansı, geniş çalışma aralığı, dayanıklılığı ve maliyet etkinliği ile bilinir.
| TYPE |
B(mm |
C(mm |
D ((mm) |
E(mm) |
Kalınlığı
(mm)
|
Ağırlık ((Kg) |
Maksimum akış (m3/saat) |
Tasarım basıncı (Mpa) |
| SB14 |
77 |
42 |
206 |
172 |
9+2.3N |
0.7+0.06N |
8 |
1/3/4.5 |
| SB16 |
78 |
42 |
208 |
172 |
9+2.24N |
0.6+0.049N |
8 |
1/3/4.5 |
| SB18 |
95 |
50 |
210 |
165 |
7+3.1N |
0.7+0.06N |
8 |
1 |
| SB20B |
78 |
42 |
318 |
282 |
9+2.3N |
1+0.08N |
8 |
3/4.5 |
| SB20C |
77 |
42 |
313 |
278 |
10+1.28N |
0.9+0.07N |
8 |
3/4.5 |
| SB26 |
111 |
50 |
310 |
250 |
10+2.32N |
1.3+0.12N |
18 |
3/4.5 |
| SB26F |
107 |
50 |
307 |
250 |
10+1.98N |
1.3+0.1N |
18 |
3/4.5 |
| SB28B |
120 |
72 |
290 |
243 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB28C |
120 |
63 |
290 |
234 |
10+2.36N |
1.5+0.133N |
18 |
3/4.5 |
| SB30 |
126 |
70 |
307 |
250 |
10+2.35N |
2.2+0.16N |
18 |
3/4.5 |
| SB52A |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.21N |
18 |
3/4.5 |
| SB52B |
111 |
50 |
526 |
466 |
9+2.32N |
2.6+0.19N |
18 |
3/4.5 |
| SB53 |
106 |
50 |
522 |
466 |
9+2.1N |
2.6+0.27N |
18 |
3/4.5 |
| SB62A |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB62B |
120 |
63 |
528 |
470 |
10+2.35N |
2.379+0.194N |
18 |
3/4.5 |
| SB65 |
125 |
65 |
540 |
480 |
11+2.28N |
2.5+0.228N |
18 |
3/4.5 |
| SB95A |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB95B |
189 |
92 |
616 |
519 |
11+2.7N |
7.8+0.44N |
42 |
3/4.5 |
| SB120A |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB120B |
246 |
174 |
528 |
456 |
10+2.34N |
7.2+0.52N |
42 |
3/4.5 |
| SB190 |
303 |
179 |
695 |
567 |
13+2.3N |
12+0.61N |
100 |
1.6/2.1/3 |
| SB200A |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200B |
320 |
188 |
742 |
603 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB200E |
320 |
207 |
742 |
624 |
14+2.7N |
13+0.67N |
100 |
1.5/2.1/3 |
| SB202 |
319 |
188 |
741 |
603 |
16+2.85N |
13+0.957N |
100 |
2.1/3 |
| SB300 |
370 |
118 ((95.5) |
995 |
861 ((816) |
17+2.675N |
20+1.26N |
200 |
1.6/2.1/3 |
| SB500 |
304 |
179 |
982 |
854 |
17+2.29N |
26.6+0.93N |
200 |
2.1/3 |
| SB01 |
390 |
204 |
1320 |
1132 |
22+2.75N |
30+1.8N |
300 |
3/4.5 |

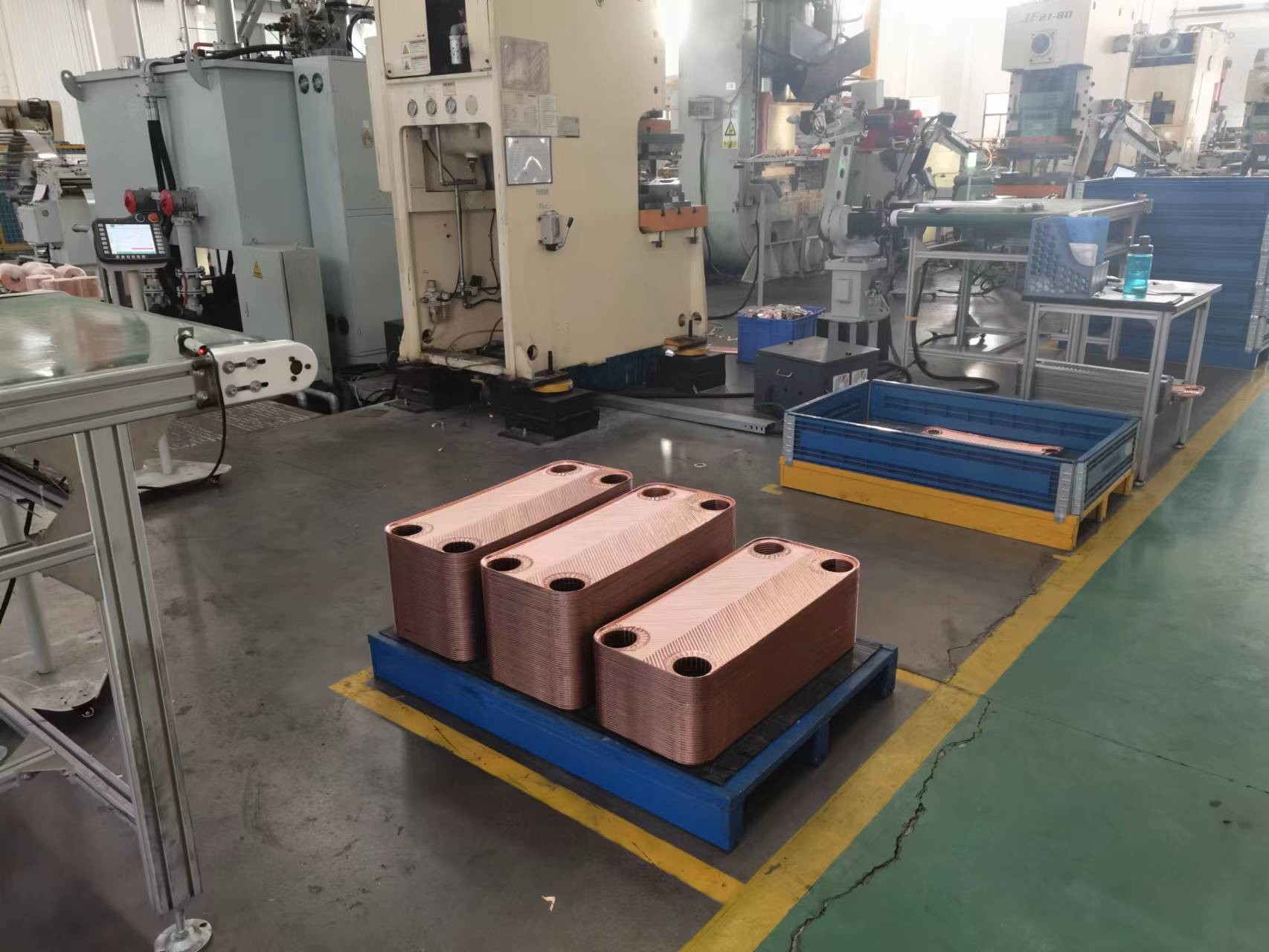

Atölye:
Paket:
